Control Integral de Campo

Control Integral de los Sistemas de Campo

Los controladores que ofrece Agrifim le permiten optimizar el riego, la fertilización en forma inteligente, basada en sensores de campo.

Agrifim ofrece los siguientes controladores:

• Acronic 54
• Acronic 400
• Acronic 7000

El controlador integrado por AGRIFIM, permite entre otros lo siguiente:

Riego

Realiza el control de hasta 200 sectores de riego gobernados por 25 programas secuenciales, con secuencias de 32 sectores por programa, y posibilidad de encadenar programas para poder realizar secuencias de los 200 sectores de riego.

• Cada programa puede iniciar su actuación a una hora concreta, al terminar otro programa, al llegar a un cierto valor un sensor (T°C, humedad en suelo, etc.), por un sensor al cerrar un contacto, por teléfono móvil vía mensaje corto (SMS) y además elegir por días de la semana, por frecuencia de riego (regar cada día, cada 2 días, cada 3 días, etc.) o bien regar cada día con varias activaciones.
• También se le puede indicar el período del año en qué deberá estar operativo y un horario activo.
• En un inicio por medio de sensores se puede seleccionar un margen de tiempo entre inicios.
• Permite agrupar programas en grupos (hasta 8 grupos) para organizar los riegos y solo riegue un programa a la vez de cada grupo.

Fertilización

Configurable de 0 a 8 fertilizantes, en tanques independientes.

• Valores de preriego y postriego independientes para cada programa.
• El tiempo o volumen a aplicar de cada uno de los fertilizantes es programable independientemente para cada subprograma.
• Configurable el empleo o no de los agitadores, con preagitación y agitación intermitente o seguida.
• Los fertilizantes se podrán aplicar en serie, de forma paralela y uniforme.
• Se puede limpiar automáticamente el circuito de cada inyectora, con agua, al finalizar la fertilización.
• La fertilización se puede realizar por conductividad (CE) y por unidades de tiempo o volumen, eligiendo el número de fertilizantes que actuarán en cada modo.
• Con la opción de “control pH”, se puede regular inyectando ácido o base con un valor de referencia independiente para cada subprograma. Con valores de alarma por exceso y defecto en la lectura de pH y en la conductividad eléctrica (CE).
• Posibilidad de escoger el realizar el control de pH en el preriego y en el postriego.

Bombeo

Se dispone de 1 hasta 6 salidas generales de riego asignables a sectores, con temporizaciones independientes de activación y desactivación.

• La general, por medio de la “opción regulación presión” puede dar una salida analógica 0-20 ó 4-20 mA para conectarla a un variador de frecuencia y mantener una presión en la tubería de riego independiente para cada sector.
• Opcionalmente control de un motor diésel o Grupo electrógeno, con salidas para arranque, paro, contacto y precalentamiento. Control del arranque y parada de las bombas eléctricas.

Caudal

Cada sector de riego es asignable a uno de los 6 posibles contadores volumétricos para regar en litros o m3. Permite 8 contadores de fertilizante configurables en litros, decilitros o centilitros.

• Configurando un caudal previsto por sector permite repartir el volumen acumulado de riego y fertilizante para cada sector.
• Permite un control de caudal instantáneo para cada sector con  porcentaje de tolerancia tanto por exceso como por defecto.

Limpieza de Filtros

No hay límite en el número de filtros a usar. Tres tiempos de limpieza independientes para asignar a grupos de filtros.

• Sin límite de número de filtros a usar en cada grupo.
• Tres tiempos de lavado independientes para asignar a grupos de filtros.
• Tiempo de pausa entre filtros.
• El inicio del lavado puede ser por la presión diferencial y/o por el tiempo o volumen de circulación de agua.
• Paro o no de los sectores al limpiar.
• Asignación de generales y contadores.

Condicionantes

Los programadores cuentan con hasta 16 entradas para señales digitales y 16 entradas analógicas, todas ellas ampliables. Estos sensores ayudan a adaptar la fertirrigación de forma inmediata a las variaciones climáticas que sufren los cultivos.

Son 4 los condicionantes que pueden afectar a cada uno de los programas de riego, y lo pueden hacer para:

• Iniciar el riego por radiación, nivel de bandeja, humedad en suelo y temperatura ambiente.
• Modificar las unidades de riego por radiación (acumulada o instantánea), drenaje y lluvia.
• Modificar la referencia de CE por radiación (acumulada o instantánea) y lluvia.
• Modificar las unidades de fertilización por radiación (acumulada o instantánea) y lluvia.

Control Manual

Con órdenes manuales modifica programas, filtros, averías, etc.

• De forma manual, inicia, para, deja fuera de servicio o suspende a ciertas horas, los programas de riego.
• Deja el programador fuera de servicio o en Stop general.
• Inicia o para la limpieza de filtros.
• Finaliza las alarmas y averías.
• Dispara manualmente uno de los condicionantes.

Lecturas

Dispone de registro siempre actualizados de:

• Acumulados de (tiempo y volumen) individual por sectores y calculado para su conjunto de riego y fertilizantes.
• Anomalías con fecha de día y hora y detalle del tipo de anomalía. Y anomalías nuevas registradas desde la última confirmación.
• Historial por días con información de los programas, limpieza de filtros, acumulado de lluvia, evapotranspiración, integración radiación solar etc.
• Lecturas de 14 sensores analógicos, con medias cada 10 minutos con equipos conectados a PC y registros de valores instantáneos para hasta 4o sensores.
• De más de 70 actuaciones definidas configurables como anomalías, alarmas con opción de generar un aviso por SMS.

Alarmas

Puede generar alarmas por más de veinte condiciones distintas, activando una de las tres salidas de alarma (CE, pH, general), registrando la anomalía y enviando un aviso por mensaje telefónico GSM.

Entradas Digitales y Analógicas

Permite operar con 64 funciones digitales y 64 analógicas definidas conectadas, 16 en la base del programador y/o el resto en módulos externos.

• Funciones tipo como paro temporal/condicional/definitivo, contador impulsos riego/fertilizante, avería general, alarma intrusión, pluviómetro, inicio de programas de riego, presostato aceite diesel o paro de motor.
• Hasta un total de 40 sensores analógicos para la lectura instantánea y para 14 sensores, registro histórico.
• Sensores conectados en ampliaciones, módulos externos o SMS

Comunicaciones de Campo

Hay varios sistemas disponibles para conectarse con las válvulas o equipos de control de ambiente de campo:

• Por señales eléctricas cableadas, que pueden a su vez o no emplear mandos hidráulicos.
• Por decodificadores que permiten hacer control por dos cables de todas las válvulas de campo
• Por radiocomunicaciones con módulos de radio que pueden controlar conjuntos de válvulas con mandos eléctricos o hidráulicos.
• Permite operar con 48 funciones digitales definidas conectadas, 12 en la base del programador

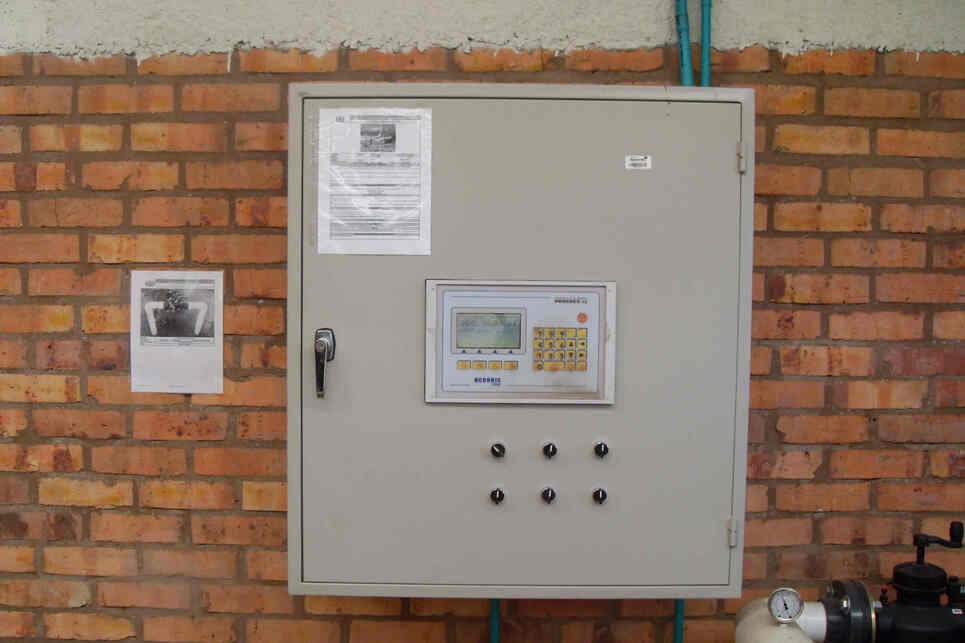

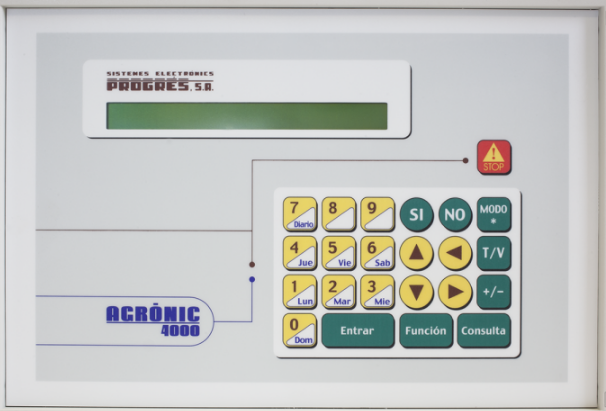

Unidad de Control, Pantalla y Despliegue

El sistema se puede visualizar o programar desde un PC, desde un teléfono celular o tableta. Igualmente se puede interactuar desde la unidad de control que tiene:
