Estaciones de Bombeo
Agrifim tiene más de cuarenta y cinco años de experiencia para hacer la más eficiente y confiable selección de la estación de bombeo y todos sus componentes como parte del diseño de sus sistema de riego.
La estación de bombeo es responsable de extraer agua de la fuente de agua para alimentar el sistema de filtrado, libre de sólidos de gran tamaño, a no ser que el sistema se pueda alimentar por gravedad, en cuyo caso se requiere una cabeza efectiva mayor a los 15 m para goteo y 30 metros para aspersión.
El costo de energía es importante así que se debe elegir la combinación de bomba y diámetros de tubería que aseguren perdidas de fricción y el menor costo total para las condiciones de presión y caudal de su cultivo.
Parte importante del proyecto de la estación de bombeo es el diseño de la acometida eléctrica y transformador hasta las casetas de bombas o el pozo profundo.
Las instalaciones y equipos requeridos varían según la fuente de agua disponible:
- Ríos, Quebradas o canales: Se requiere hacer una presa en pequeñas quebradas o sacar el punto del bombeo de la margen y hacer una bocatoma y un Cárcamo de succión con sedimentadores o cribas. Cuando el agua de los canales tiene mucho material vegetal, hay que usar cribas auto limpiantes.

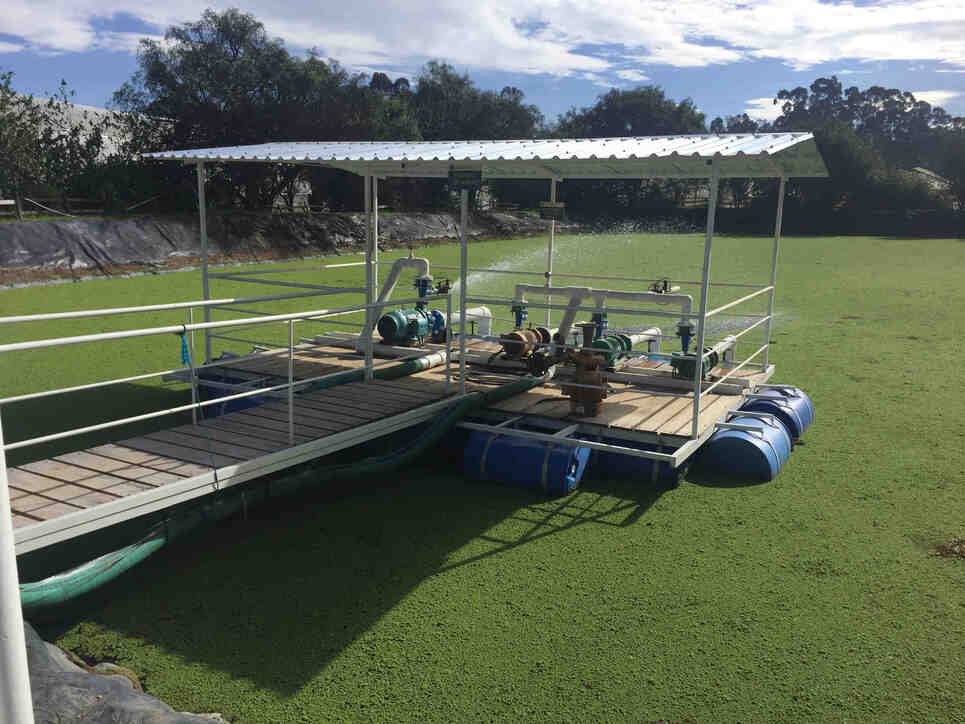

- Lagos o estanques: Se puede hacer una balsa de bombeo cuando el nivel varía mucho, colocar bombas sumergibles o una instalación con bombas de eje vertical en un cárcamo con cribas al lado del estanque.
- Pozos profundos: Bombas de pozo profundo tipo lapicero o bombas verticales operadas desde la superficie.
Los diversos tipos de bombas que se emplea en los sistemas de riego pueden ser:
Bombas centrífugas
Este tipo de bomba se utiliza principalmente donde hay agua superficial o fuentes de agua subterránea poco profundas. Pueden ser bombas horizontales o verticales con motor eléctrico, de gasolina o diésel.
Es necesario que las bombas se “ceben” o llenen con agua antes de que puedan operar. Por este motivo, en general se emplea bombas que tienen válvula de pie y no mucha cabeza de succión, bombas que están por debajo del nivel del agua ya sea bombas de eje vertical sumergidas o bombas en cárcamo seco. Se puede emplear bombas autocebantes, pero en principio estas bombas por su construcción son poco eficientes y su operación a largo plazo es costosa.
Bombas sumergibles
Esta bomba tiene la ventaja de que al estar en el fondo, no requiere “cebado” y además no tiene pérdidas en la succión. Esto hace que sean más eficientes. El motor puede estar directamente acoplado a la bomba y es enfriado por el agua circundante. En las bombas de eje vertical, el motor normalmente es también vertical, aunque hay algunas con el motor horizontal y un acople de transmisión a 90 grados.
Este es el mismo esquema que se usa en las bombas de pozo profundo, ya sean eléctricas o con motor Diesel.
Bombas de pozo profundo
Este tipo de bomba se utiliza en casos en los cuales el agua está por debajo de los límites habituales de una bomba centrífuga o en pozos revestidos. El nivel del agua en estos pozos durante el bombeo (llamado el abatimiento) puede bajar desde 5 a 10, hasta 50 o más metros, en cuyo caso hay que colocar bombas de varias etapas para lograr la presión adecuada en el sistema de riego. Estas bombas tienen motor eléctrico incorporado y se conocen como bombas “lapicero”.
Sensores
Las principales fallas en las estaciones de bombeo tienen que ver con:
- Fallas en el sistema eléctrico, por lo que es importante colocar vigilante de fases que protege el sistema contra caída de fase o bajos voltajes.
- Que la bomba opere en seco ya sea por bajo nivel del agua, fallas en el cebado o válvula de pie, taponamiento en la succión
- Que cierren las válvulas de salida y la bomba opere sin caudal.
Para estos últimos casos, se puede colocar un sensor de nivel en la succión, un sensor de flujo en el tubo de salida y un presóstato que paran las bombas y dan alarma en cualquiera de los casos mencionados.
